Modulacion: Digital

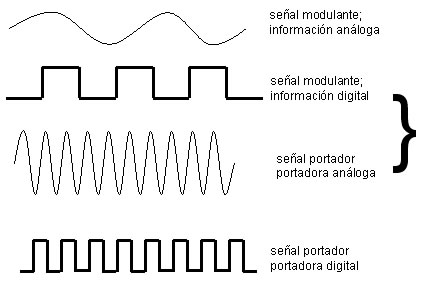

Modulación Digital: Por lo general, hablamos de Modulación Digital cuando la información que se desea transmitir se encuentra en banda base digital (unos y ceros, paso o no de corriente eléctrica, encendido o apagado, bajo o alto). Una señal digital suele adoptar una forma periódica no senoidal cuadrada o rectangular, la transmisión de esta tiene un alto requerimiento de ancho de banda y no puede hacerse por un medio tradicional (como puede ser un cable de cobre). La señal original debe modularse para poder ser transmitida.

Tipos de Modulacion Digital:

Modulación por Posición de Pulso (PPM): Es en donde la Amplitud y el ancho son fijos y la posición en variable, es un tipo de modulación en la cual una palabra de R bits es codificada por la transmisión de un único pulso que puede encontrarse en alguna de las posiciones posibles. Si esto se repite cada X segundos, la tasa de transmisión es de R/X bits por segundo. Este tipo de modulación se usa principalmente en sistemas de comunicación óptica, donde tiende a haber poca o ningún tipo de interferencia por caminos múltiples.

Una de las principales dificultades en la implementación de esta técnica es que el receptor debe estar debidamente sincronizado para poder alinear el reloj local con el inicio de cada símbolo. Por este motivo, se implementa usualmente de manera diferencial, como Modulación por Posición de Pulso Diferencial, donde la posición de cada pulso es elegida en función del pulso anterior, y de esta manera, el receptor sólo debe medir la diferencia de tiempo entre la llegada de los sucesivos pulsos. Con este tipo de modulación, un error en el reloj local se podría propagar sólo a la medición de dos pulsos adyacentes, en vez de a toda la transmisión.

La modulación por amplitud de (PAM): La modulacion PAM en donde la posicion y el ancho quedan fijos y la amplitud es la que varía. Dichas amplitudes pueden ser reales o complejas. Si representamos las amplitudes en el plano complejo tenemos lo que se llaman constelaciones de señal (incluir dibujo). En función del número de símbolos o amplitudes posibles se llama a la modulación N-PAM. Así podemos tener 2PAM, 4PAM, 260PAM. De la correcta elección de los puntos de la constelación (amplitudes) depende la inmunidad a ruido (distancia entre puntos) o la energía por bit (distancia al origen).

La modulación por ancho de pulsos (PWM):  Es una técnica en la que se modifica el ciclo de trabajo de una señal periódica (una senoidal o una cuadrada, por ejemplo), ya sea para transmitir información a través de un canal de comunicaciones o para controlar la cantidad de energía que se envía a una carga.

La construcción típica de un circuito PWM se lleva a cabo mediante un comparador con dos entradas y una salida. Una de las entradas se conecta a un oscilador de onda dientes de sierra, mientras que la otra queda disponible para la señal moduladora. En la salida la frecuencia es generalmente igual a la de la señal dientes de sierra y el ciclo de trabajo está en función de la portadora.

La principal desventaja que presentan los circuitos PWM es la posibilidad de que haya interferencias generadas por radiofrecuencia. Éstas pueden minimizarse ubicando el controlador cerca de la carga y realizando un filtrado de la fuente de alimentación.
En la actualidad existen muchos circuitos integrados en los que se implementa la modulación PWM, además de otros muy particulares para lograr circuitos funcionales que puedan controlar fuentes conmutadas, controles de motores, controles de elementos termoeléctricos, choppers para sensores en ambientes ruidosos y algunas otras aplicaciones.
