Modulacion Digital: Por corrimiento



Tipos:



La modulación por desplazamiento de amplitud (ASK): es una forma de modulación en la cual se representan los datos digitales como variaciones de amplitud de la onda portadora en función de los datos a enviar.
La amplitud de una señal portadora análoga varía conforme a la corriente de bit (modulando la señal), manteniendo la frecuencia y la fase constante.

El nivel de amplitud puede ser usado para representar los valores binarios 0s y 1s. Podemos pensar en la señal portadora como un interruptor ON/OFF. En la señal modulada, el valor lógico 0 es representado por la ausencia de una portadora, así que da ON/OFF la operación de pulsación y de ahí el nombre dado.
Como la modulación AM, ASK es también lineal y sensible al ruido atmosférico, distorsiones, condiciones de propagación en rutas diferentes en la PSTN, entre otros factores. Esto requiere una amplitud de banda excesiva y es por lo tanto un gasto de energía. Tanto los procesos de modulación ASK como los procesos de demodulación son relativamente baratos.

La técnica ASK también es usada comúnmente para transmitir datos digitales sobre la fibra óptica. Para los transmisores LED, el valor binario 1 es representado por un pulso corto de luz y el valor binario 0 por la ausencia de luz. Los transmisores de láser normalmente tienen una corriente "de tendencia" fija que hace que el dispositivo emita un nivel bajo de luz. Este nivel bajo representa el valor 0, mientras una onda luminosa de amplitud más alta representa el valor binario 1.

La Modulación por desplazamiento de frecuencia (FSK):  Es una técnica de transmisión digital de información binaria (ceros y unos) utilizando dos frecuencias diferentes. La señal moduladora solo varía entre dos valores de tensión discretos formando un tren de pulsos donde un cero representa un "1" o "marca" y el otro representa el "0" o "espacio".
En la modulación digital, a la relación de cambio a la entrada del modulador se le llama bit-rate y tiene como unidad el bit por segundo (bps).

A la relación de cambio a la salida del modulador se le llama baud-rate. En esencia el baud-rate es la velocidad o cantidad de símbolos por segundo.
En FSK, el bit rate = baud rate. Así, por ejemplo, un 0 binario se puede representar con una frecuencia f1, y el 1 binario se representa con una frecuencia distinta f2.

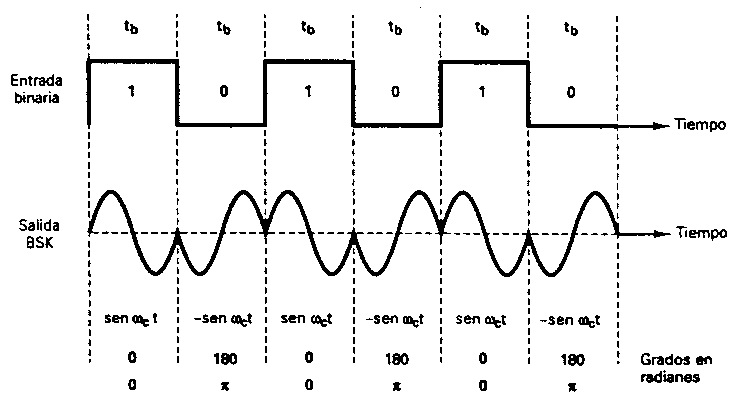

La modulación por desplazamiento de fase  (PSK): Es una forma de modulación angular que consiste en hacer variar la fase de la portadora entre un número de valores discretos. La diferencia con la modulación de fase convencional (PM) es que mientras en ésta la variación de fase es continua, en función de la señal moduladora, en la PSK la señal moduladora es una señal digital y, por tanto, con un número de estados limitado.
La modulación PSK se caracteriza porque la fase de la señal portadora representa cada símbolo de información de la señal moduladora, con un valor angular que el modulador elige entre un conjunto discreto de "n" valores posibles.

Un modulador PSK representa directamente la información mediante el valor absoluto de la fase de la señal modulada, valor que el demodulador obtiene al comparar la fase de esta con la fase de la portadora sin modular.
Dependiendo del número de posibles fases a tomar, recibe diferentes denominaciones. Dado que lo más común es codificar un número entero de bits por cada símbolo, el número de fases a tomar es una potencia de dos. Así tendremos BPSK con 2 fases (equivalente a PAM), QPSK con 4 fases (equivalente a QAM), 8-PSK con 8 fases y así sucesivamente. A mayor número de posibles fases, mayor es la cantidad de información que se puede transmitir utilizando el mismo ancho de banda, pero mayor es también su sensibilidad frente a ruidos e interferencias.

Aplicaciones:
Debido a su mayor simplicidad frente a la modulación QAM, PSK es una modulación ampliamente extendida. El estándar de red LAN inalámbrica, IEEE 802.11b-1999, usa una variedad de diferentes modulaciones PSK, dependiendo de la velocidad de transmisión. A 1Mbps usa DBPSK (BPSK diferencial), a 2Mbps emplea DQPSK y para 5,5Mbps y 11Mbps, usa QPSK pero debe ser usada junto con modulación de código complementario. El estándar IEEE 802.11g-2003, para LANs inalámbricas de alta velocidad, tiene 8 tasas de velocidad de datos: 6, 9, 12, 18, 24, 36, 48 y 54 Mbps. Los modos de 6 y 9 Mbps usan modulación OFDM con subportadoras que son moduladas con BPSK y OFDM con QPSK para 12 y 18Mbps. Los cuatro modos más rápidos usan la modulación OFDM con diversas formas de QAM.

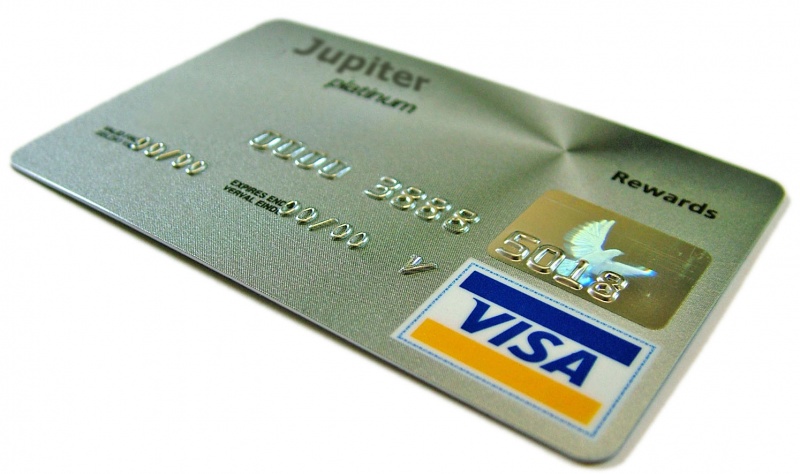

Por su simplicidad, la modulación BPSK es utilizada para transmisores pasivos de bajo coste y es utilizada en estándares RFID como el ISO 14443, que se ha adoptado en pasaportes biométricos o tarjetas de crédito, además de otras muchas aplicaciones. La norma Bluetooth 2.0 usa la modulación π/4-DQPSK para su mínima velocidad de 2 Mbit/s y a la máxima, que es de 3 Mbps usa 8-DPSK cuando el enlace entre dos dispositivos sea robusto. En el Bluetooth 1 se usa la modulación de desplazamiento mínimo gaussiano, un esquema binario, así que cualquiera de las opciones de modulación en la versión 2 dará lugar a una mayor velocidad de datos.


Tipos de modulaciones PSK:
Las modulaciones PSK pueden dividirse en dos grandes grupos: las modulaciones PSK convencionales, en las que la información se codifica en el valor del salto de fase, y las modulaciones PSK diferenciales, en las que el valor del salto de fase respecto al del salto anterior, es el que contiene la información.
